IFSM

二極管所能承受的正向、瞬間（不是短時間內會重復出現的）峰值電流，或許可以看做水流上偶爾出現的一個波浪浪尖的高度。

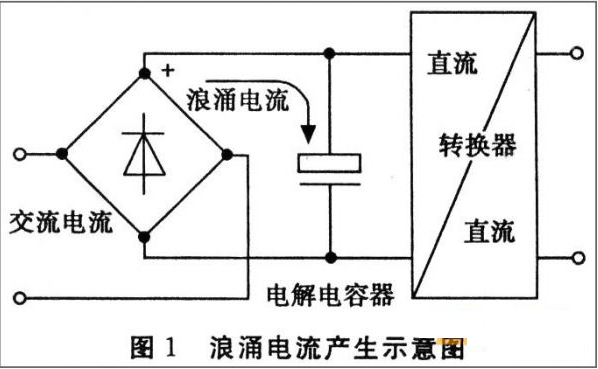

當電器剛接通電的瞬間，由于電容對交流或脈沖的內阻很小，在剛接通電的瞬間相當于電容加上脈沖電壓，產生很大的電流；或者當電路當中輸入電壓突變，瞬間也會產生很大的電流。瞬態浪涌電流就是這一瞬間所能承受的峰值電流，超過IFSM這個數值，整流橋或者二極管就會擊穿失效。

I2t

電機過熱保護，通常為保險絲熔斷。

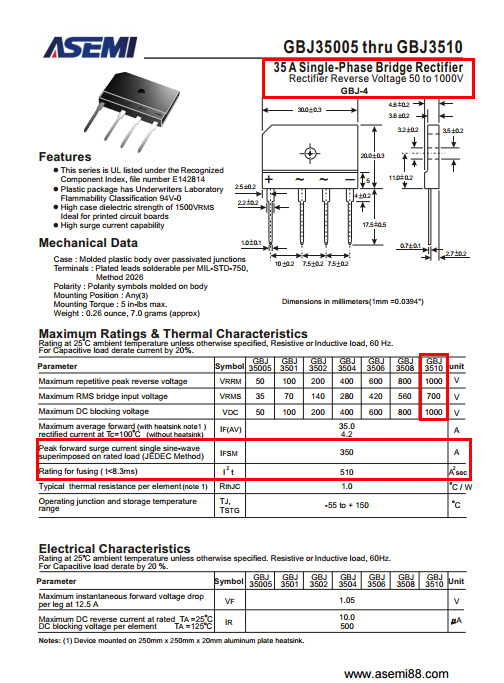

拿到整流橋、二極管的參數規格書，你應該如何去看這款產品的IFSM和I2t呢？根據下面的參數規格書，我們一同來找一下GBJ3510這款型號的IFSM和I2t吧！

參考：

GBJ3510  MAX大正向不可重復峰值電流（8.6ms正弦半波）是350A，換算成I2T是510A2s。

一般高速的DIODE的I2t值比低速的DIODE要小的多，因此我們?cè)谶x用整流橋或者二極管時需要明確以下幾點：

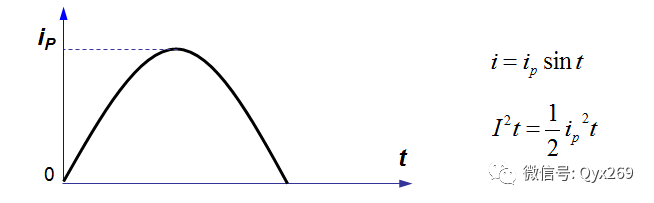

一、I2t和MAX不可重復正向電流有什么關系？

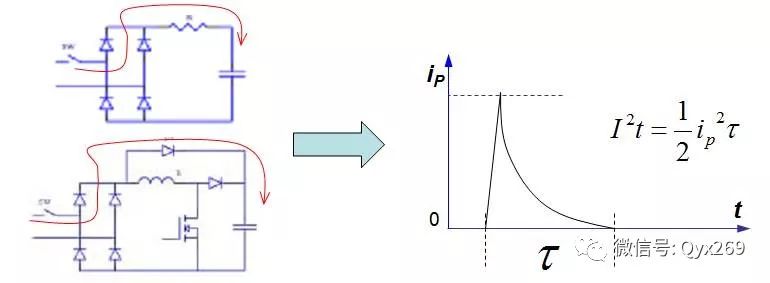

開機時的沖擊電流波形：

舉例：

 普通*品牌KBP208的MAX不可重復峰值電流（8.6ms正弦半波）是50A，換算成I2T是10.75A2s。

如果電解電容是200UF，NTC電阻滿載升溫后1歐姆，則滿載關機馬上開機條件下，如果開機瞬間整流后電壓350V，實際承受的I2T是12.25A2s，超出可承受的瞬時電流，結果*品牌的KBP208上機通電瞬間就被擊穿了。

再來看一下另外一款使用波峰GPP芯片并且芯片尺寸達到50mil的整流橋KBP208。

從上圖中可以明確地看到，ASEMI品牌同型號KBP208的MAX不可重復峰值電流（8.6ms正弦半波）是60A，換算成I2T是15A2s。 同樣滿載關機瞬間開機條件下，開機瞬間通過整流橋的電流在可承受范圍之內，數據就已經告訴你不會擊穿或者炸機了！

這也是ASEMI品牌高耐壓防炸機、保證生產的真實依據！

二、選用整流橋時要考慮實際選用的電解電容和NTC？

啟動電阻的功耗：

上面所說的I2t 電機過熱保護是電機過熱直接保護；這里要提及的NTC為熱敏電阻溫度傳感器，以及PTC/KTY為繞組的測溫傳感器，它們本身不能起過熱保護的作用，需要借助外部控制裝置控制電機，同樣可以起到保護作用。
