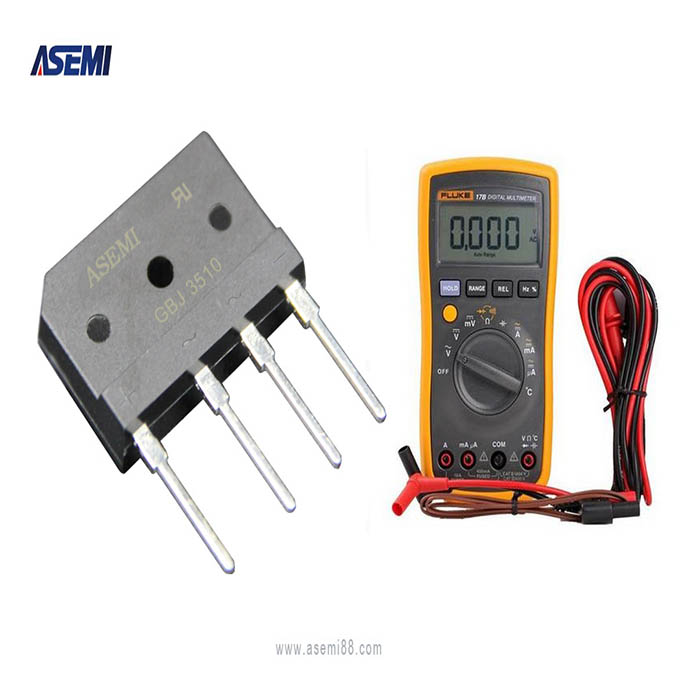

怎么測整流橋好壞，往往人們都會說用萬用表就可以了，真的這么簡單嗎？

這一講，ASEMI從頭開始講起，學會看接線再用萬用表來接入進行測試！

整流橋是使用廣泛的一類電子元器件，也是電路設計當中基礎的整流器件。

正因為這種廣泛性和基礎性，在設計一款整流橋時，雖然有眾多的參數封裝類型，

但是它們的結構是大致相通的。我們只要掌握了幾種常見型號整流橋的接線方法，

基本上就能知道市面上現有整流橋怎么接線了！


今天，我們就介紹一下這三種具有代表性的整流橋接線方法，為您詳細解讀整流

橋接線方法,這也是學習怎么測整流橋好壞的一步！


一、貼片整流橋怎么接線，怎么測整流橋好壞

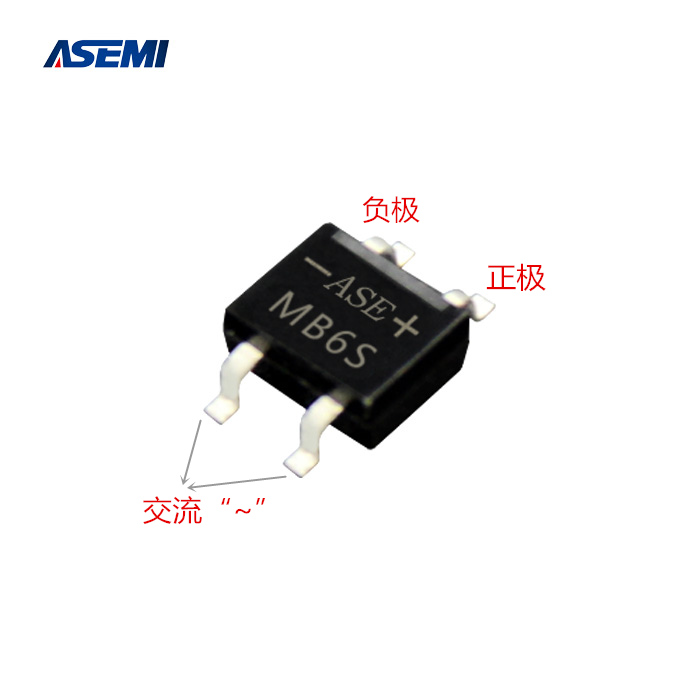

貼片整流橋就以常用的ASEMI品牌MB6S為例。從下圖，我們可以看到貼片整流橋

內部正負極與四條引腳正負極的關系，在貼片整流橋接線時，我們就可以參照圖片

中的正負極正確接線。


從上圖中，可以看到這一款貼片整流橋MB6S有四個由黑膠塑封延伸出來并在末端

彎折的引腳，這個就是為了貼合在線路板所做的設計，也是一系列貼片整流橋名

的來歷。MB6S的四條引腳（引線）分別位于本體的左右端，在ASEMI品牌MB6S的

黑膠

二、圓橋整流橋怎么接線，怎么測整流橋好壞

以圓橋整流橋中比較常見的ASEMI品牌2W10型號為例。從下圖當中的引腳展示圖，我

們可以清楚地看到圓橋2W10四條引腳中有一條較長的引腳。在圓橋整流橋接線時，

我們就要以這條“特殊”的引腳為參照，找出整流橋的正負極然后正確接線。



與2W10一樣，其他的圓橋整流橋型號也會有四個引腳的長度不相等的特點，這是

區分圓橋橋堆正負極的關鍵部分。仔細看圓橋橋堆，發現會有一個引腳相比較其

他三個更長，這個長的引腳就是正極，和它呈對角的另一個引腳為負極方向。另外

兩個引腳則同樣為輸入端，屬于交流端，不分正負極，同樣在電路中可用“~”表示。


三、方橋整流橋怎么接線，怎么測整流橋好壞

前面所介紹的兩種整流橋，四個引腳正負極比較容易判斷，帶“+、—”符號的為直流

輸出，后端接電路負載，而帶“~”符號或者是不帶符號的另外兩只腳為交流輸入，接

交流電源。還有一種方橋整流橋接線相對就比較麻煩，現在為大家說明一下：

四只腳的整流橋方橋同樣也有一正一負極和兩個交流電電源輸入的叫。但是與一般的

整流橋接線方法是不同的，接線時要注意應該接在哪個位置，不能接錯了。


從上面兩個圖，可以看到有三只腳為平行平面，只有一只腳是垂直的。圖中①對

應著“+”符號，因此①腳為正極；與①為對角線的③腳就是負極。余下的②和④符

號標明“AC”或者“~”就是交流標識，接入的是交流點，這兩個腳接入電源。

找準正負極之后就可以用萬用表開始測試了。

怎么測整流橋好壞，現在你學會了嗎？
