橋式整流器一般有貼片、圓橋、方橋、扁橋四種類型，下面針對每一種類型的橋式整流器，ASEMI都做出了接線方法圖解：

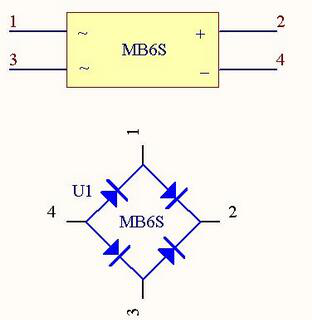

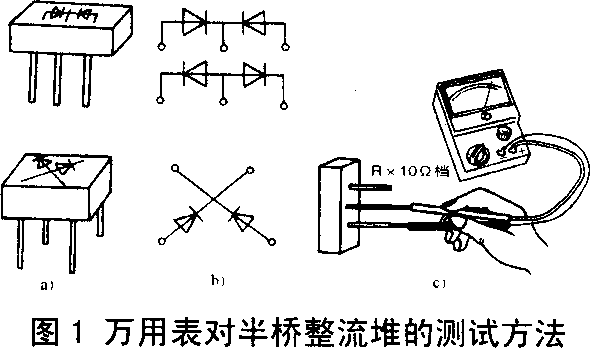

1. 貼片整流橋

2. 圓橋整流橋

3. 方橋整流橋

4. 扁橋整流橋

二極管分類方法 ASEMI

1、按照所用的半導體材料，可分為鍺（Ge）二極管和硅（Si）二極管。

2、根據其不同用途，可分為檢波二極管、整流二極管、穩壓二極管、開關二極管、隔離二極管、肖特基二極管、發光二極管、硅功率開關二極管、旋轉二極管等。

3、按照管芯結構，又可分為點接觸型二極管、面接觸型二極管及平面型二極管。

二極管類別ASEMI

1）肖特基二極管

   基本原理是：在金屬（例如鉛）和半導體（N型硅片）的接觸面上，用已形成的肖特基來阻擋反向電壓。肖特基與PN結的整流作用原理有根本性的差異。其耐壓程度只有40V左右。其特長是：開關速度很快：反向恢復時間TRR特別地短。因此，能制作開關二極和低壓大電流整流二極管。

2） 整流二極管

將交流電源整流成為直流電流的二極管叫作整流二極管。

3）檢波二極管

檢波二極管是用于把迭加在高頻載波上的低頻信號檢出來的器件,它具有較高的檢波效率和良好的頻率特性。

4）開關二極管

在脈沖數字電路中，用于接通和關斷電路的二極管叫開關二極管，它的特點是反向恢復時間短，能滿足高頻和超高頻應用的需要。

5) 穩壓二極管

穩壓二極管是由硅材料制成的面結合型晶體二極管，它是利用PN結反向擊穿時的電壓基本上不隨電流的變化而變化的特點，來達到穩壓的目的，因為它能在 電路中起穩壓作用，故稱為、穩壓二極管（簡稱穩壓管）。

6）變容二極管

變容二極管是利用 PN結的電容隨外加偏壓而變化這一特性制成的非線性電容元件，被廣泛地用于參量放大器，電子調諧及倍頻器等微波電路中。

7）瞬態電壓抑制器TVS

一種固態二極管，專門用于ESD 保護。TVS 二極管是和被保護電路并聯的，當瞬態電壓超過電路的正常工作電壓時，二極管發生雪崩，為瞬態電流提供通路，使內部電路免遭超額電壓的擊穿。

8）發光二極管

   用磷化鎵、磷砷化鎵材料制成，體積小，正向驅動發光。工作電壓低，工作電流小，發光均勻、使用時間長、可發紅、黃、綠單色光。

二極管特性ASEMI

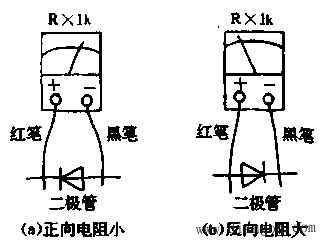

通過簡單的實驗說明二極管的正向特性和反向特性。

   1. 正向特性。

   在電子電路中，將二極管的正極接在高電位端，負極接在低電位端，二極管就會導通，這種連接方式，稱為正向偏置。必須說明，當加在二極管兩端的正向電壓很小時，二極管仍然不能導通，流過二極管的正向電流微弱。只有當正向電壓達到某一數值（這一數值稱為“門檻電壓”，鍺管約為0.2V，硅管約為0.6V）以后，二極管才能直正導通。導通后二極管兩端的電壓基本上保持不變（鍺管約為0.3V，硅管約為0.7V），稱為二極管的“正向壓降”。

   2. 反向特性

   在電子電路中，二極管的正極接在低電位端，負極接在高電位端，此時二極管中幾乎沒有電流流過，此時二極管處于截止狀態，這種連接方式，稱為反向偏置。二極管處于反向偏置時，仍然會有微弱的反向電流流過二極管，稱為漏電流。當二極管兩端的反向電壓增大到某一數值，反向電流會急劇增大，二極管將失去單方向導電特性，這種狀態稱為二極管的擊穿。

二極管的電路符號ASEMI

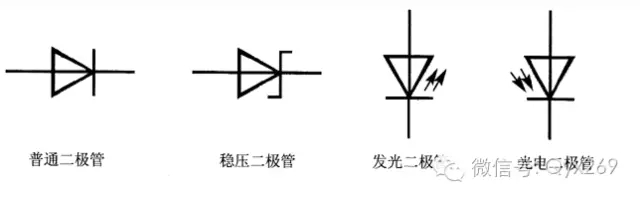

1、常見的二極管符號

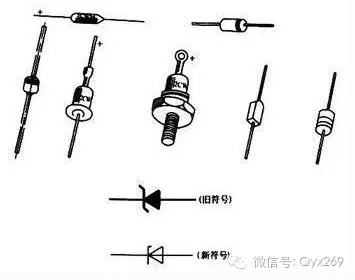

2、二極管新舊符號區分

3、電路當中常用符號

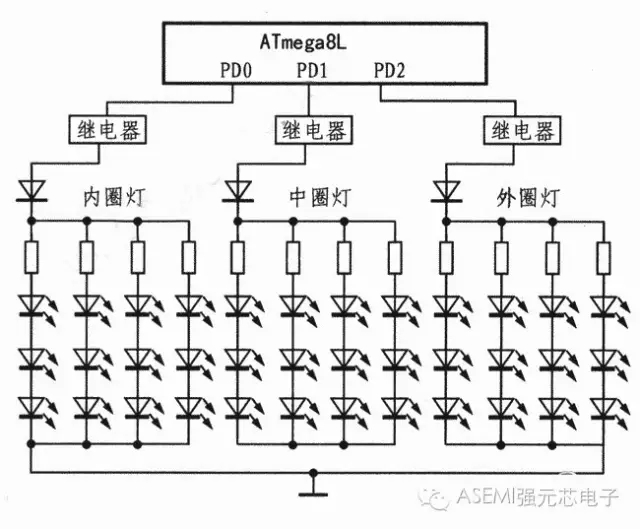

4、電路圖實例

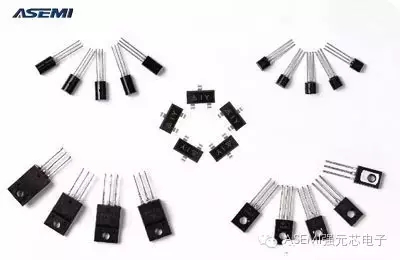

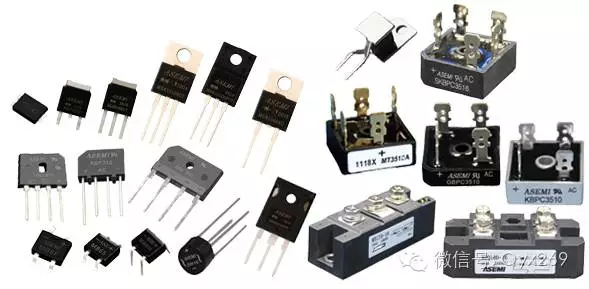

5、ASEMI系列產品圖片
